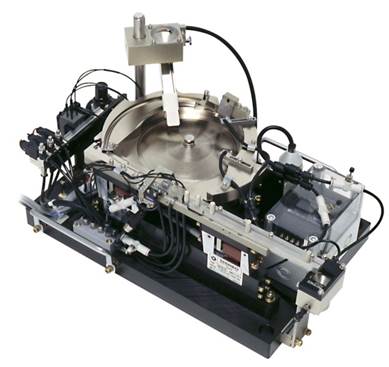

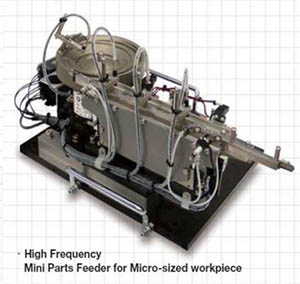

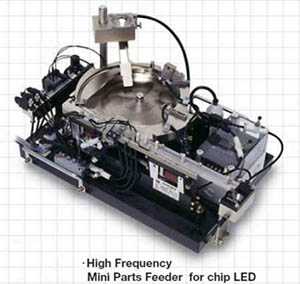

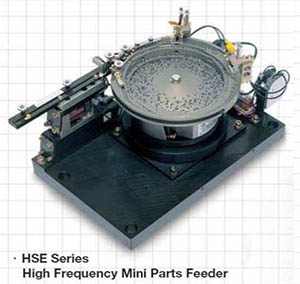

High-frequency mini Parts Feeders (for MLCC & LED Chip)
- Dual motion mechanism
- Smooth conveyance with low noise
- High speed conveyance
- Auto tunning & Energy saving operation

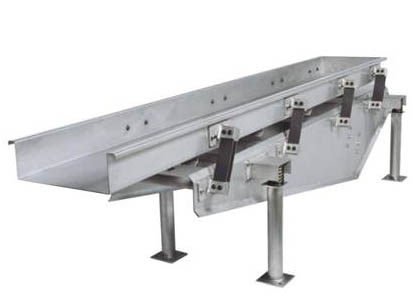

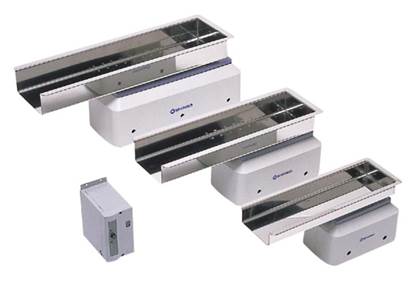

Low-reation force Linear Feeder with less floor reaction
- Low vibration design
- Uniform chute vibration Angle
- Low power consumption
- Variable Frequency Digital Controllers
|

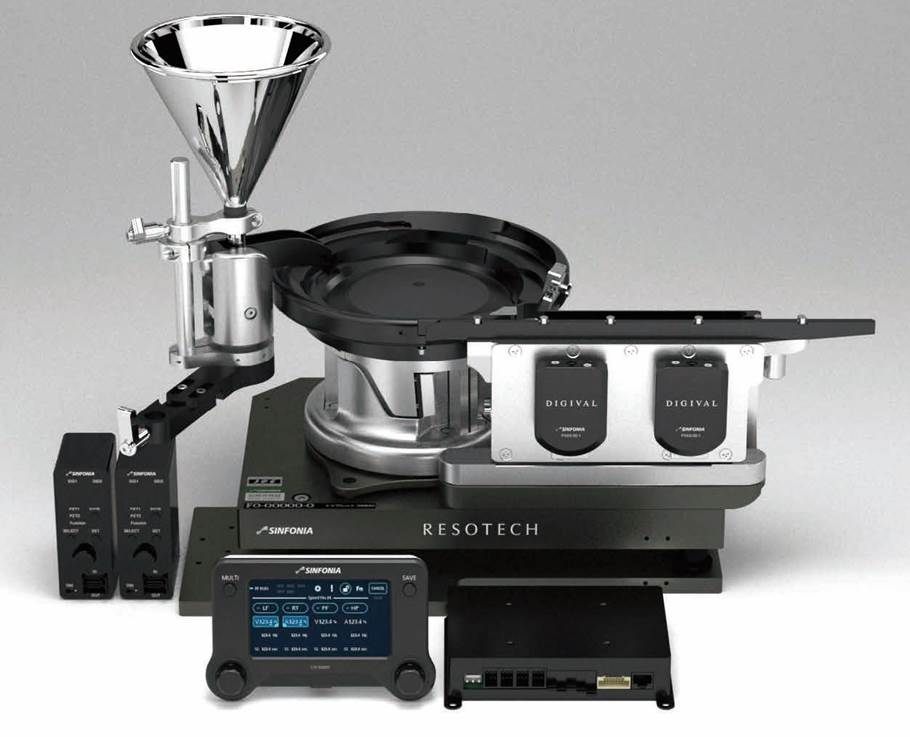

RESOTECH, Ultra High Speed P/Feeder (Piezo Type, Ultra High Frequency 600Hz)
-
 - ■ DC 12~24V 만으로 구동 가능
-

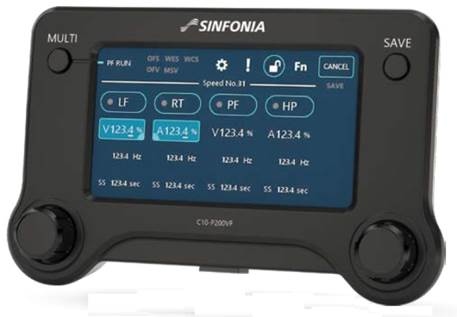

Digital Touch Panel Controller
(기존 4개 Controller 통합형)
Output;
5,000EA/Min/Rail (For MLCC 0603 )
|
|

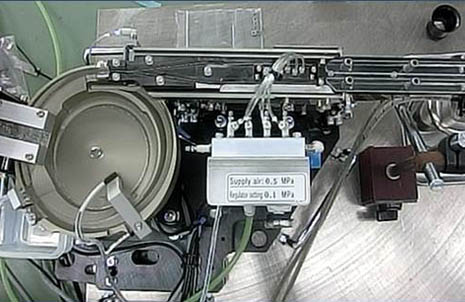

High Speed MLCC P/Feeder (1Rail, Ultra High Frequency 600Hz)
Output;
11,000EA/Min/Rail
(For MLCC 0603 )
-
 - P/Feeder Full Set (1Rail)
-
 - Linear Chute End Line (LICC)

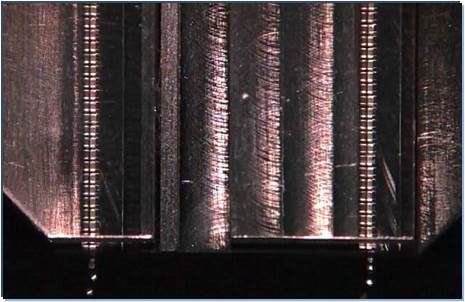

High Speed MLCC P/Feeder (2Rail, Ultra High Frequency 600Hz)
Output;
13,500EA/Min/2Rail
(For MLCC 0603 )
-
 - P/Feeder Full Set (1Rail)
-
 - Linear Chute End Line (MLCC)
|

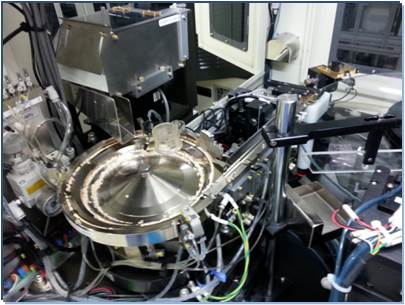

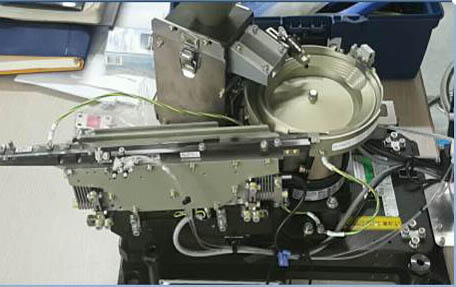

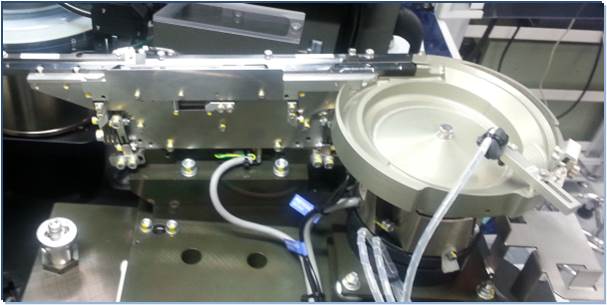

MLCC用 P/Feeder 적용사례 (2015년도 SEMCO 납품분)
MLCC 0201 (200×100×100um) 외관검사기用 P/F
제작사양 (간략)
| 항목 |
Spec |
비고 |
| 적용 PKG |
SEMCO MLCC 0201 |
|
| 공급능력 |
1,800~3,500 EA/Min ±100 |
검증완료
Controller Parameter로 배출능력 조절가능
|
| Chip간 간격 변화량 (On Glass) |
5% 이내 (±100) |
검증완료 |
| Chip 회전각도 (R&R) |
±1도 이내 |
검증완료 |
| Chip 걸림 (순간정지) |
없음 |
검증완료 |
| 적용설비 |
WINTEC社 외관 검사기 |
|

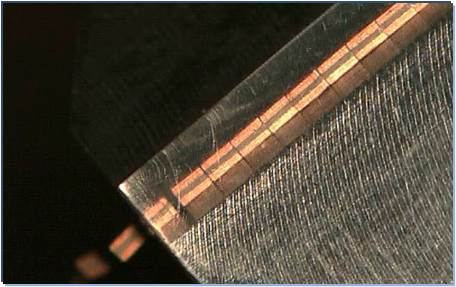

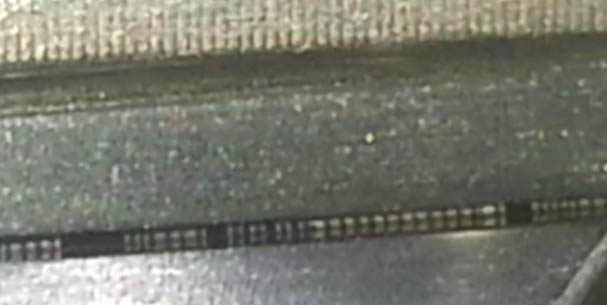

※ On Glass 상태 (등간격 배출) 검증완료
|

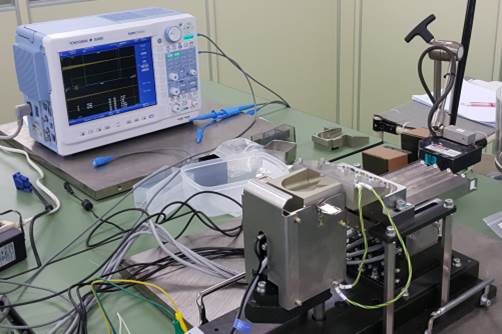

진동 Data 정밀 측정 및 Setting 작업 현황 (SINFONIA社 Toyohashi Plant)
-
 - 진동 Setting 현장 (Toyohashi Plant)
■수평진폭 : ±48.6um
■수직진폭 : ±2.1um
-
-

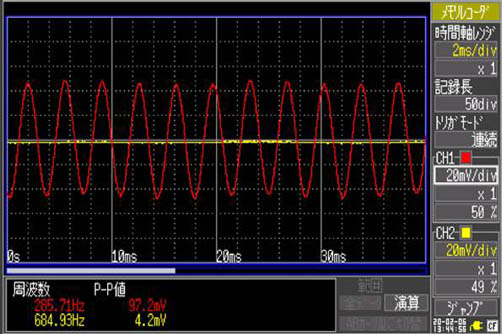

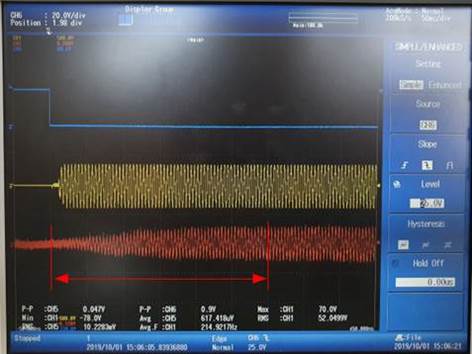

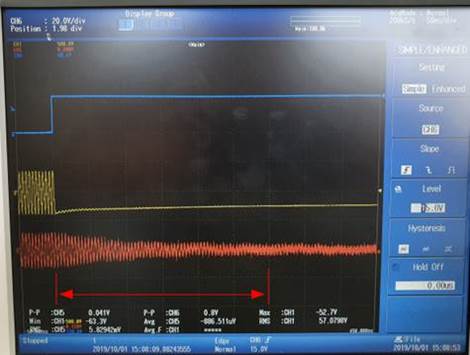

 - 실제 진동 Data (Laser 변위계 측정값)
-
■수평진폭 : ±48.6um
■수직진폭 : ±2.1um
-
-
|

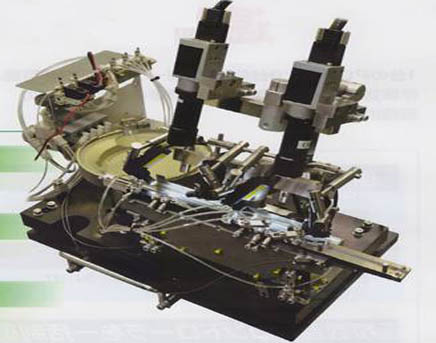

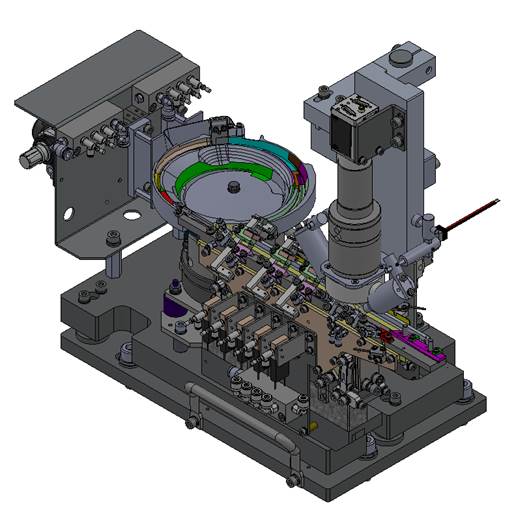

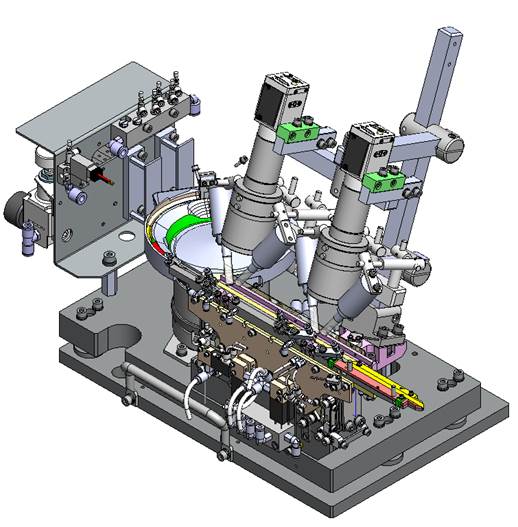

Vision Inspection Camera P/Feeder (1/8 Sorting , Tantal Condenser, MLCC PKG)
-
 50EA/sec/Rail, 3,000EA/Min/Rail, 36,000EA/Min/12Rail
- L0603 Chip 1/8 Sorting
- PLC + Program
※ Resolution Speed : 4.7msec
-

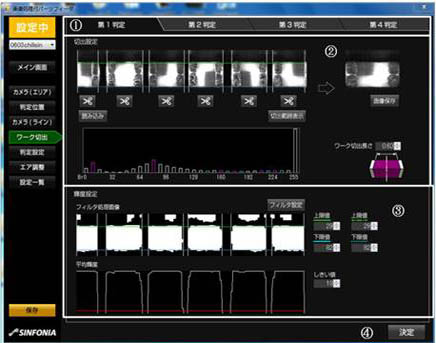

 Line Scan Mode P/Feeder
- L0402 Chip 1/8 Sorting
- Ultra High Speed (No Need PLC )
※ Resolution Speed : 1.25msec
|

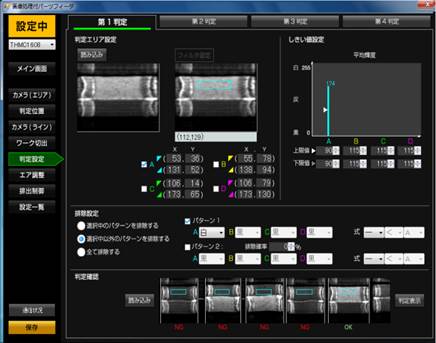

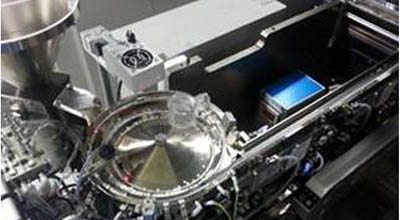

화상카메라 P/Feeder 적용사례 (2019년도 SEMCO 납품분)
외관검사, Test 분류기, Taping , 전극 공정에서 적용중
제작사양 (MLCC用, 간략)
| Spec |
1005 |
0603 |
0402 |
0201 |
특수칩A |
특수칩 B |
| 공급능력 |
Minimum 8,000EA/Min
Maximum 12,000EA/Min
|
3,000EA/Min |
3,500EA/Min |
1,500EA/Min |
| 방향선별 |
1/2 |
1/2 |
1/2 |
1/2 |
1/4 |
1/8 |
| 선별률 |
99.9% |
99.9% |
99.9% |
99.9% |
99.9% |
99.9% |
| Bowl Size |
Ø100~Ø200 |
Ø100~Ø200 |
Ø100~Ø200 |
Ø100~Ø200 |
Ø100~Ø200 |
Ø100~Ø200 |
※특수칩 (방향선별 사양)은 화상처리 카메라 장착 사양임
※화상제어 System, Software는 SINFONIA社가 독자적으로 개발함
※본 P/F는 일본내 M, T社등 다수 납품실적 보유
|

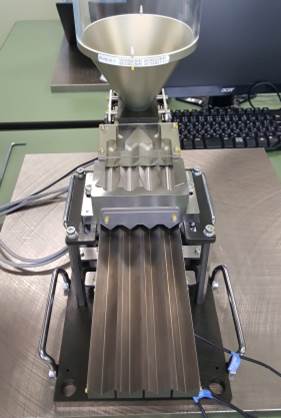

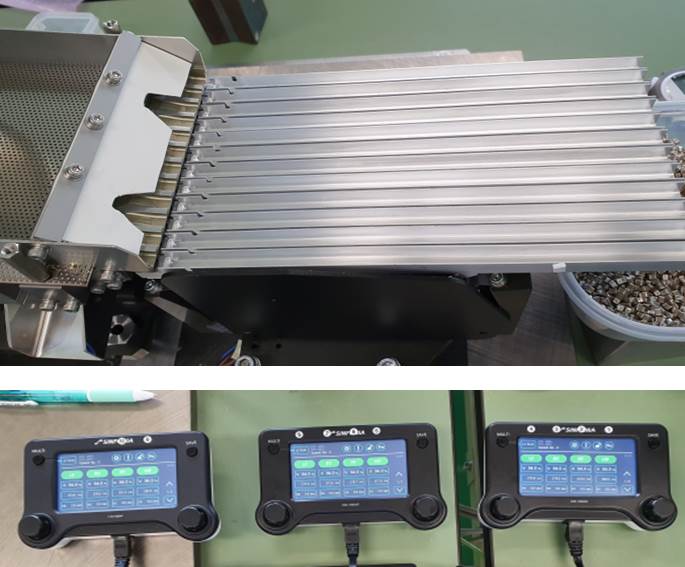

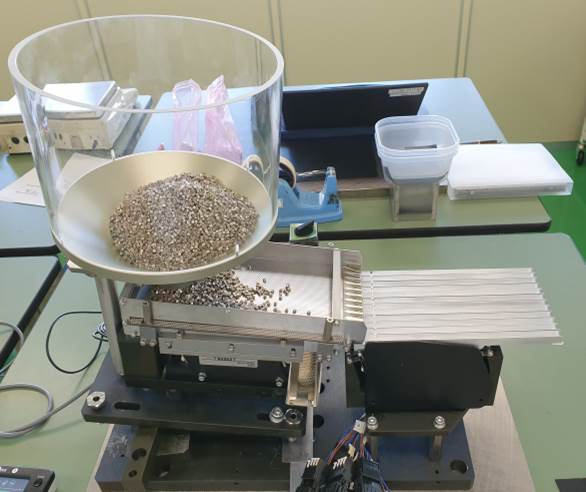

개별 제어 Type 12Rail P/Feeder (Piezo Type, Pitch 9.0mm)
-
 ■ MLCC 3225 (3.2×2.5×2.5mm) 기준 배출량
50EA/sec/Rail, 3,000EA/Min/Rail, 36,000EA/Min/12Rail
※ 각 Rail간 진동간섭 없이 On/Off 제어 가능
-
|

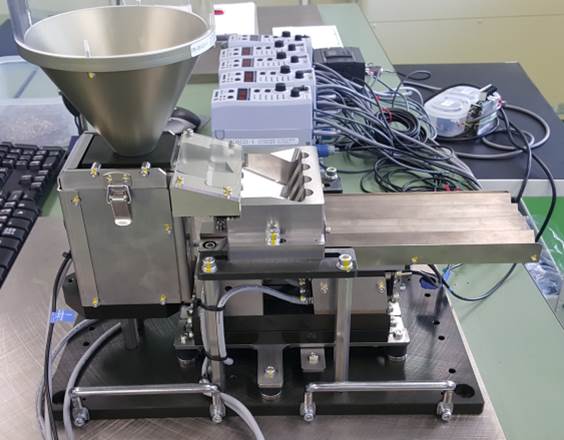

개별 제어 Type 4Rail P/Feeder (Electromagnetic Type, Pitch 20.0mm)
-
 ■ MLCC 3225 (3.2×2.5×2.5mm) 기준 배출량
100EA/sec/Rail, 6,000EA/Min/Rail, 24,000EA/Min/4Rail
※ 각 Rail간 진동간섭 없이 On/Off 제어 가능
-
|

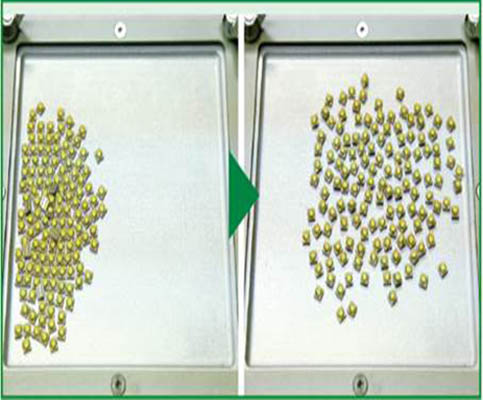

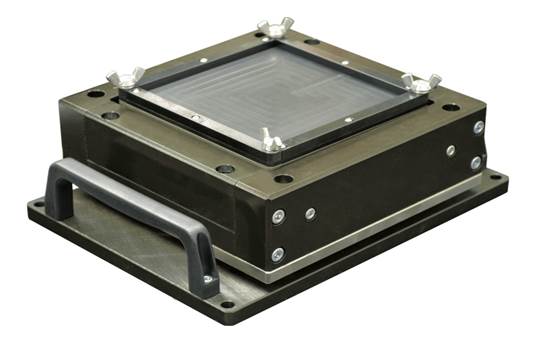

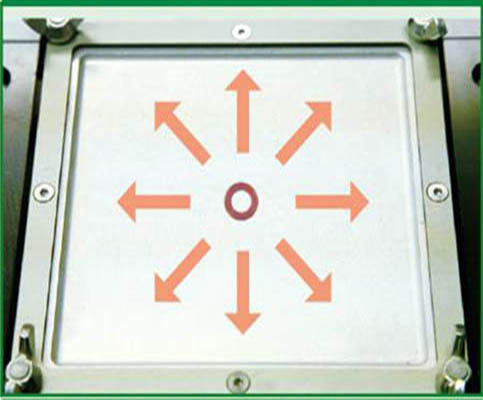

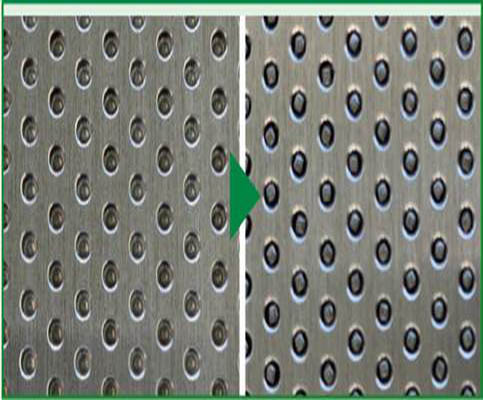

TRI-Plate (X, Y, Z 3Direction Vibration Control)
-
 - 자재를 원하는 방향으로 이송 가능
-
-
 - Parts Aligner 로써 활용 가능
-
-
 - 겹침, 중첩된 자재 확산 가능
-
진폭 0.1~0.3mm 수준의 미세 진동으로
자재 Damage 극소화 실현
초정밀 Parts Aligner (칩 정렬기) 기능 구현
|

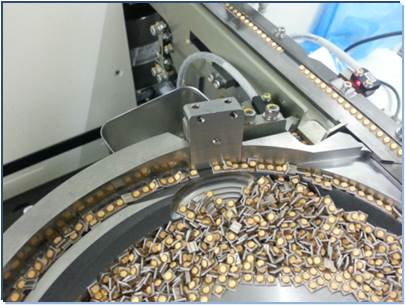

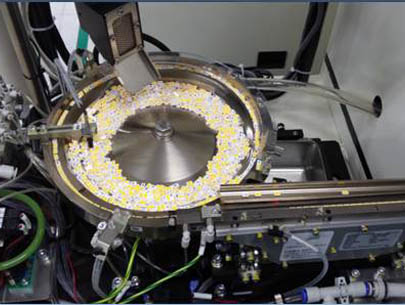

Bulk EVI, Test, Taping (Universal & Coverless Type Design)
-
 - D PKG TH/TP Coverless P/F(Rotary & Disc Type )
-
-

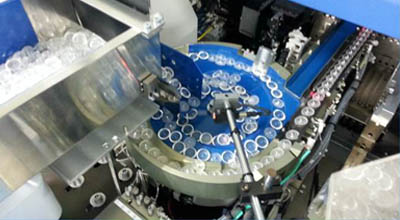

 - LENZ Type LED Coverless P/F
(Rotary & Disc Type)
-
-
 - Bulk EVI Coverless P/F
-
-
LENZ Mounter
 -
-
Bulk Chip Mounter -SMT
|

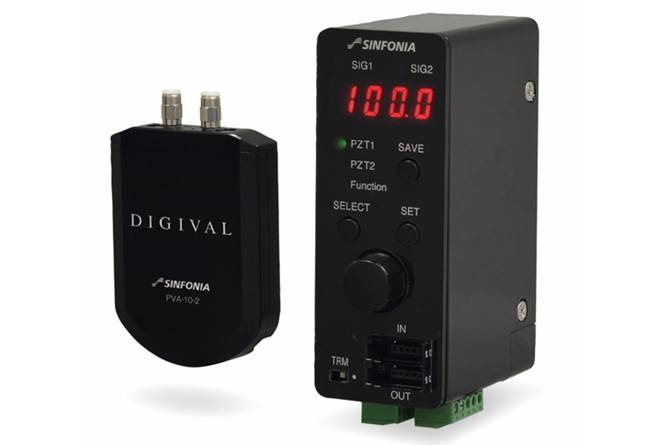

Digival (초고속 응답속도, Piezo Type Valve System)
| Item |
Spec Unit |
2 Ports Spec |
3 Ports Spec |
Note |
| 유량특성 (at 0.5MPa) |
L/min |
1 |
30~40 |
|
| 응답속도 ON/OFF |
msec |
0.4±0.1 |
0.4±0.1 |
|
| 내구성 |
cycle |
10억 이상 |
10억 이상 |
|
| 내압성 |
Mpa |
0.7 |
0.7 |
|
| 전원 |
V |
DC 24 |
DC 24 |
|
| 통신기능 |
|
RPS485 |
RPS485 |
|
| 출력단 |
|
2 |
1 |
|
- 초고속 응답0.3msec
- 고내구성 10억회
이상 사용가능
- 유량 Digital 통신 제어
- 통신기능
|

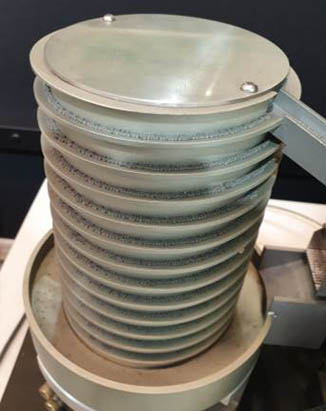

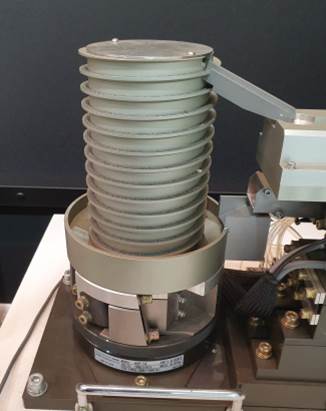

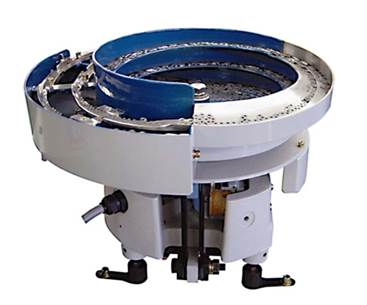

Spiral Feeder (Elevator Type)
-
 - ■ Work Pull up (Raising) Machine
-
|
Vibratory Equipment
-
 - CF Series small electro-magnetic feeders
-
-
 - Non-reactive,ultra high-speed vibrating conveyors
-

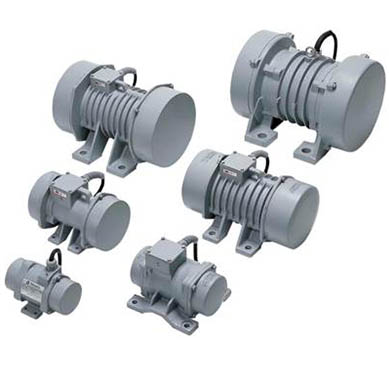

 - Vibrating motors
-
 - Highfrequency mini parts feeders
-
 - Dual-motion parts feeders
|
